Tenshodo　GN Y-1 DCC化記録

2018/10/30　YOU TUBE にUPしました



W-1 と、協調運転ができるよう調整しました
WHISTLE 音が小さいので、色々試してみましたが、
スピーカー 1個とほとんど差がないのです　⇒　因って、スピーカーを1個にしました

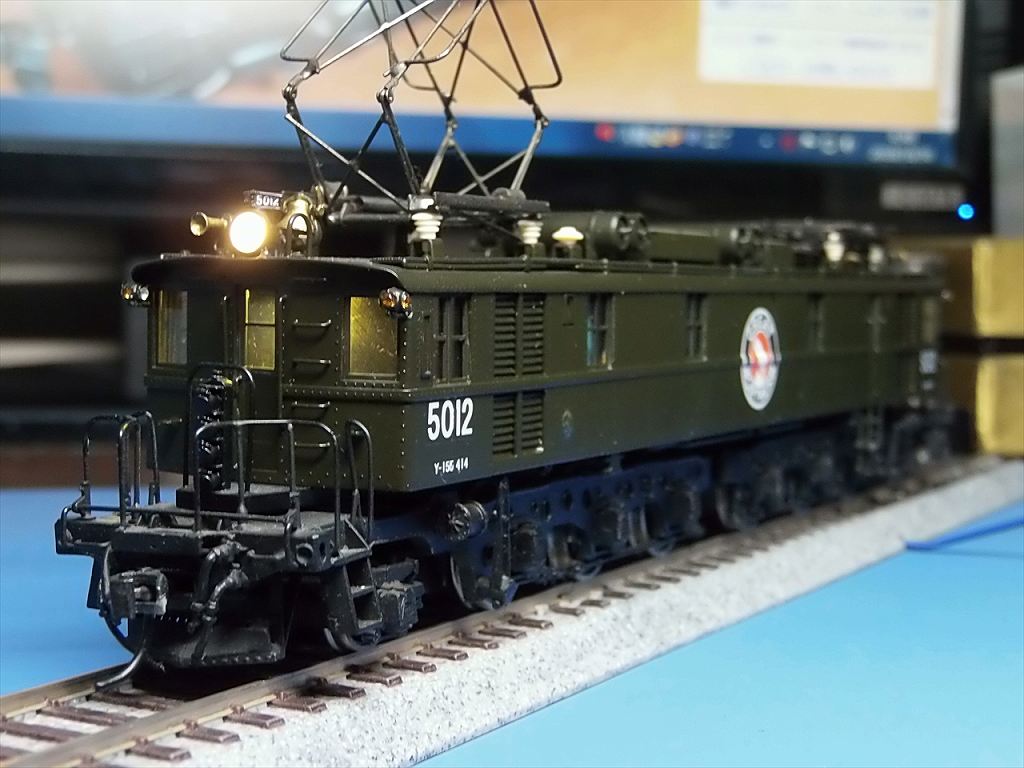

2018/10/29　完成しました



ヘッドライト LED 1608 電球色埋め込み 点灯、室内灯 LED2835 電球色、停止時点灯

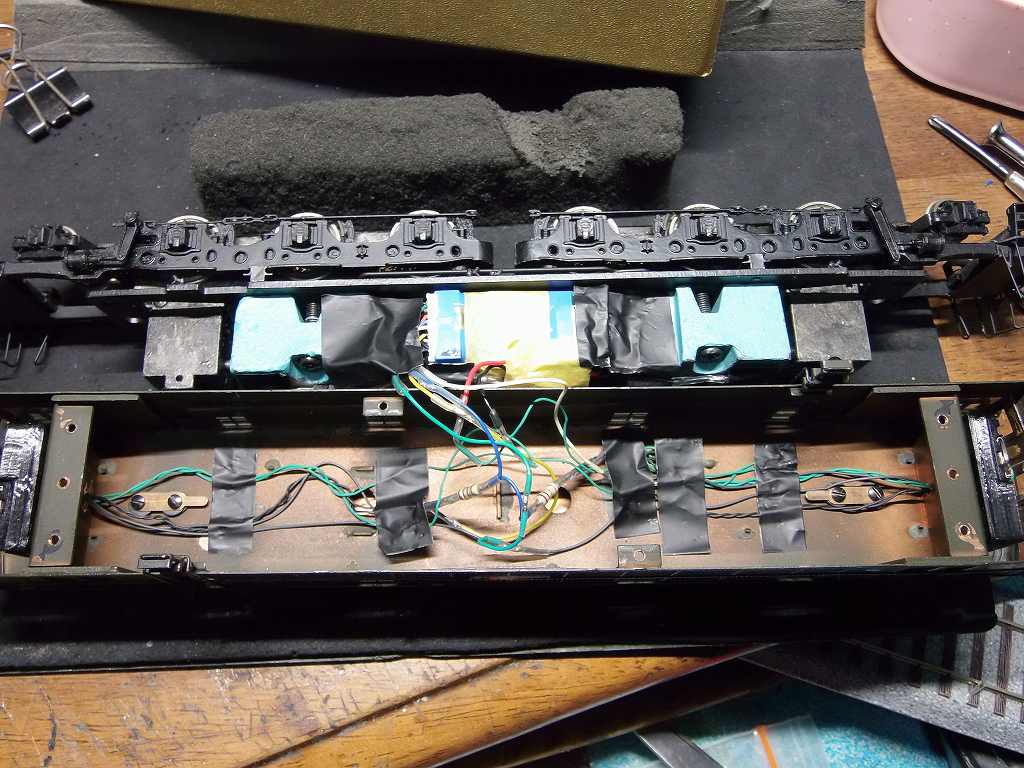

デコーダーは、DIGITRAX SDH166D を搭載
取り付け場所が無く、モーターの横にギリギリ押し込みました

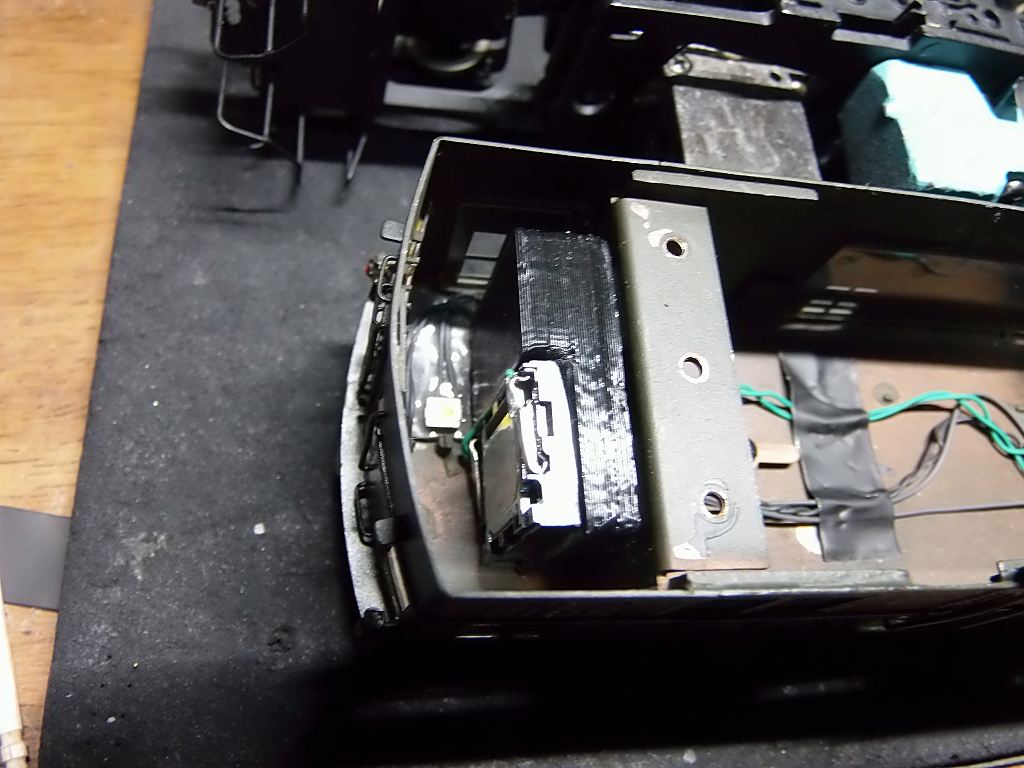

スピーカーは、ZIMO LS26 2個搭載
これまた、入れる所が無く、キャビンに押し込みました

参考設定 CV値

TEN GN Y-1 5012	#5012		SDH166D	CANON CN-22	ZIMO LS26 x 2
ファンクションキー	CV番号		デコーダの電線色
			白	黄	緑	紫
電線ごとの数値			01[01]	02[02]	04[04]	08[08]
ライト			Fヘッドライト	Rヘッドライト	CABIN LAMP
F0 前進	CV33	05	●		● CV51=A0
F0 後進	CV34	06		●	● CV51=A0
F1	CV35	00
F2	CV36	00
F3	CV37	00

明日は、YOU TUBE にUP します

--------------------------------------------------------------------------

レストア記録

2013/4/4　ヤフオクで入手

今日、届いたのですが、程度抜群　高かったけど、しょうがないなぁ〜
気になってしょうがないので、試運転してみました
振動があるなと、ユニバーサルジョイントをエンドウの物に交換

実に素晴らしい!!
別物になって、すべるように、走るよ
車体を洗って、悦に入って、組み立てた
又出た、ガビーン、ガビーン、ガビーン　!!
何と、特徴ある、パンタの碍子が一個無いのだ
ヤフオクの写真を見るとやはり着いていない
着いていないとは書かず、その方向を写真にしてやがる
参った、究極のペテンである
写真を見て判断してくれとヨ　負けました、気がつかない私が御馬鹿ヨーン
着払いのはずが、元払いで送ってきた、罪滅ぼしか
仕方ない、文句を言うまい

で、塗装の合間に、作っちゃいました



一個ついていないでしょう　しかも、変わった形の碍子、こんなもん有る訳ナイッショ

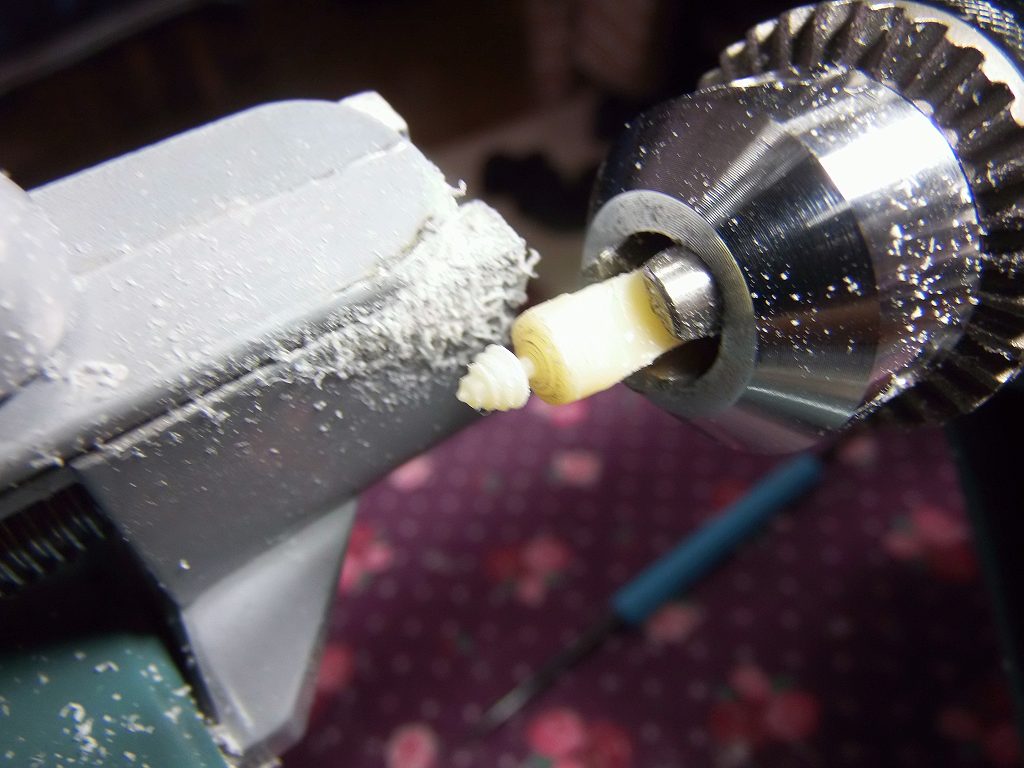

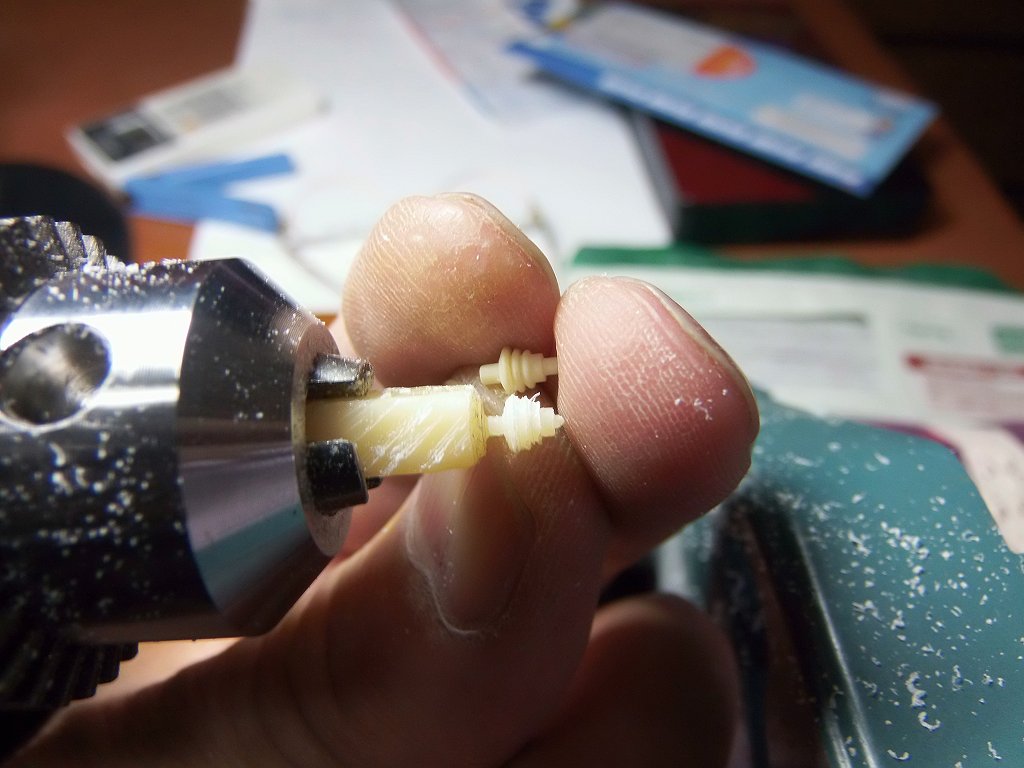

ABS の5.0t から、材料を切り出し、卓上ボール盤で、簡易旋盤です
旋盤持っていなくても、フリーハンドで、削り出しました　まっ、木工旋盤でっか



はははのは、俺は何でも、作るのだ
欠品見つけると、他の事をやってられない性格、いやな性格だぜ
ついでに、パンタを黒染めしています
次回更新をお楽しみに
でも、お客様の注文品を作る合間、合間、俺の休日に作るから、なかなか、更新できません

2013/4/7　またまた、ガビーン

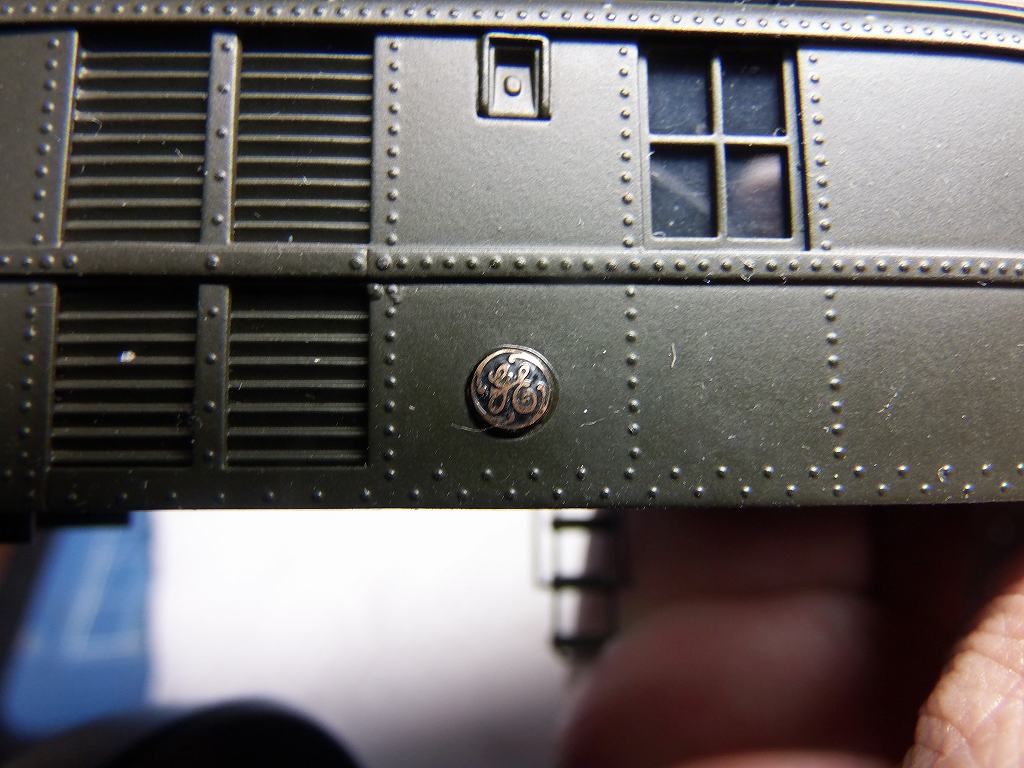

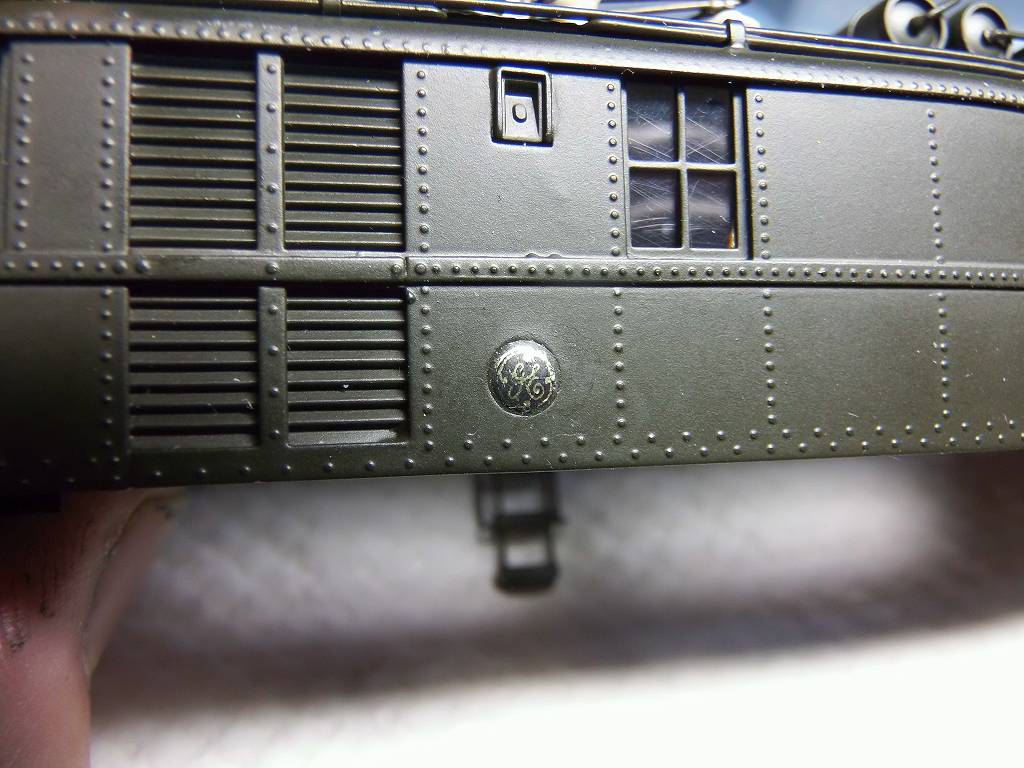

なんと、GE のメーカーズプレートが片側無いのだ　⇒　で、作っちゃいました
上が、作ったもの　、下がエッチング板の銘板、多少色が違うが、我慢するしかないよね



こんなに風にして作りました。

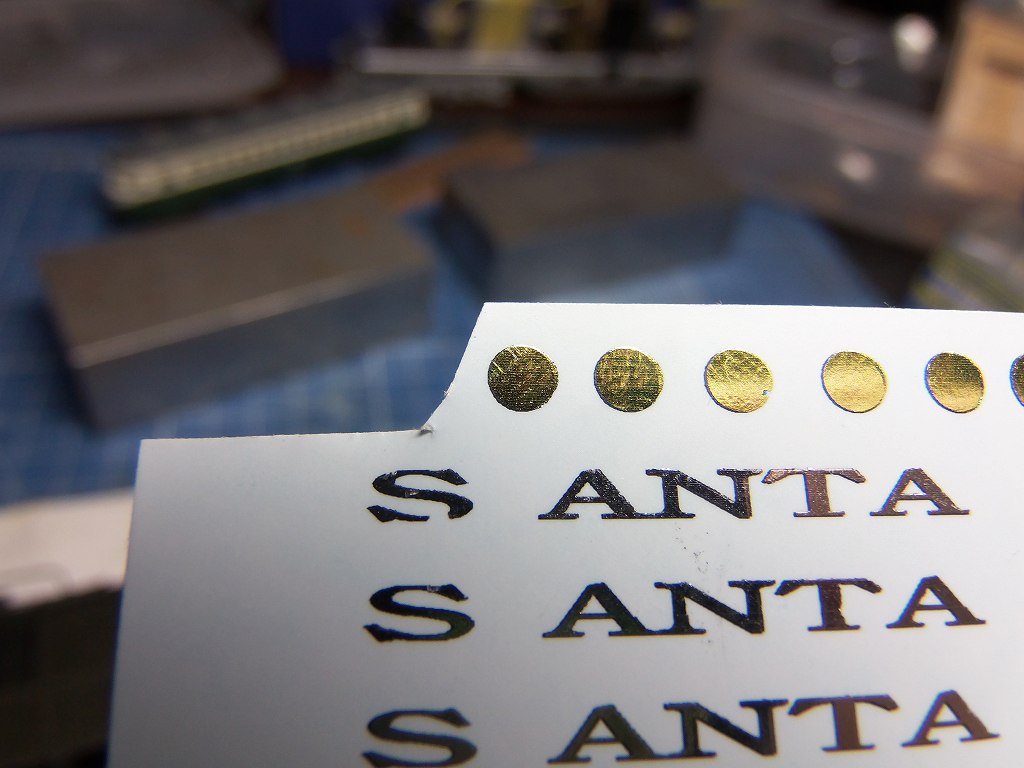

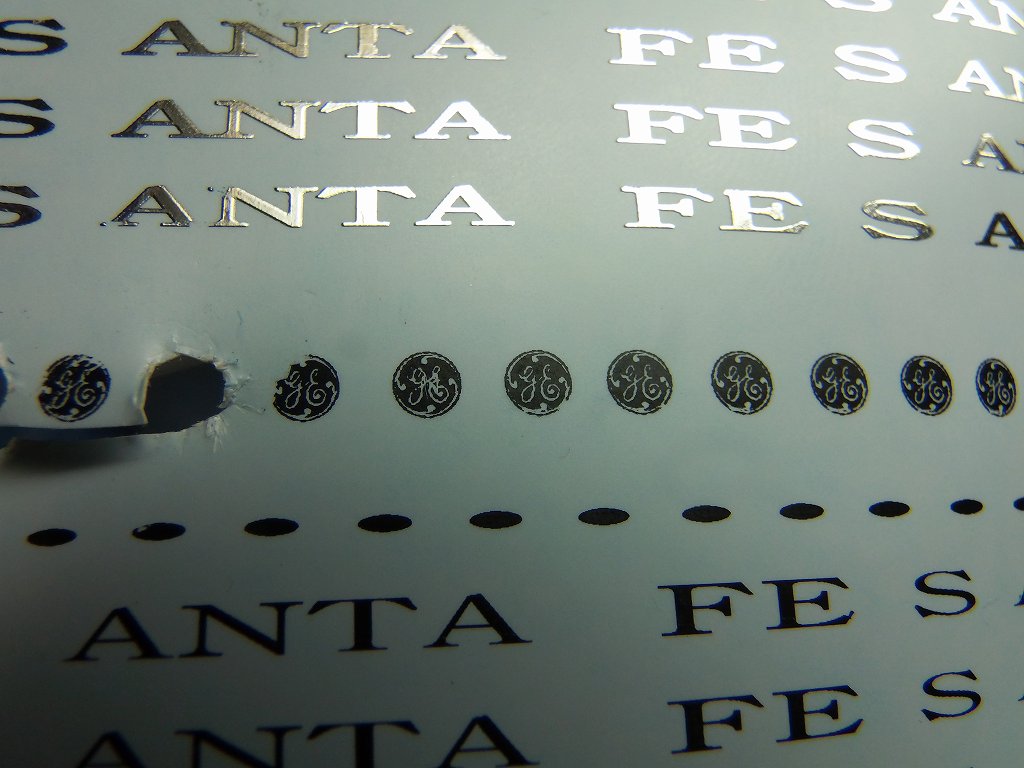

まず、エポキシ樹脂で、球面の状態をつくり、金色のデカールを下地として、φ3.2で作り、貼る



乾いたところに、黒で作った、GEのマークをデカールにして、.重ね貼りしました
こんな物まで、作って、俺は、お馬鹿なんよ
しかし、この天賞堂、難しいものが、脱落しているなぁ
ここまで、したのなら、GN のマークを入れるのだ　⇒　車体番号も入れるのだ
DCC 仕様にするかな ? 　1.5Aのデコーダーが一つ余っているし、、、

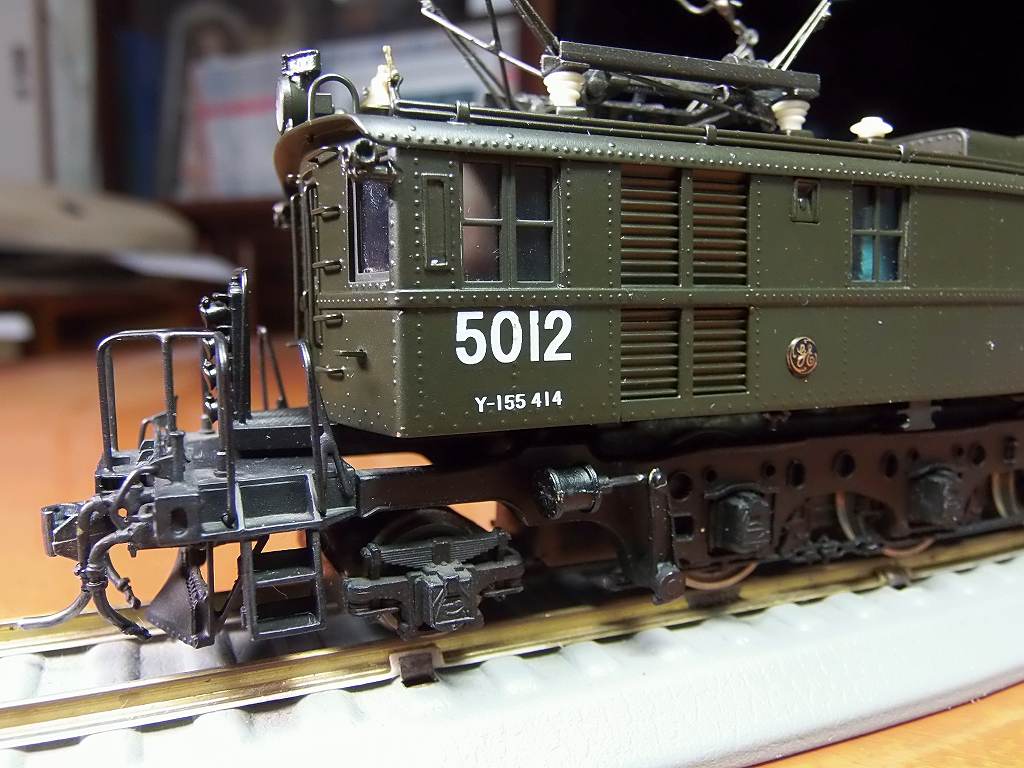

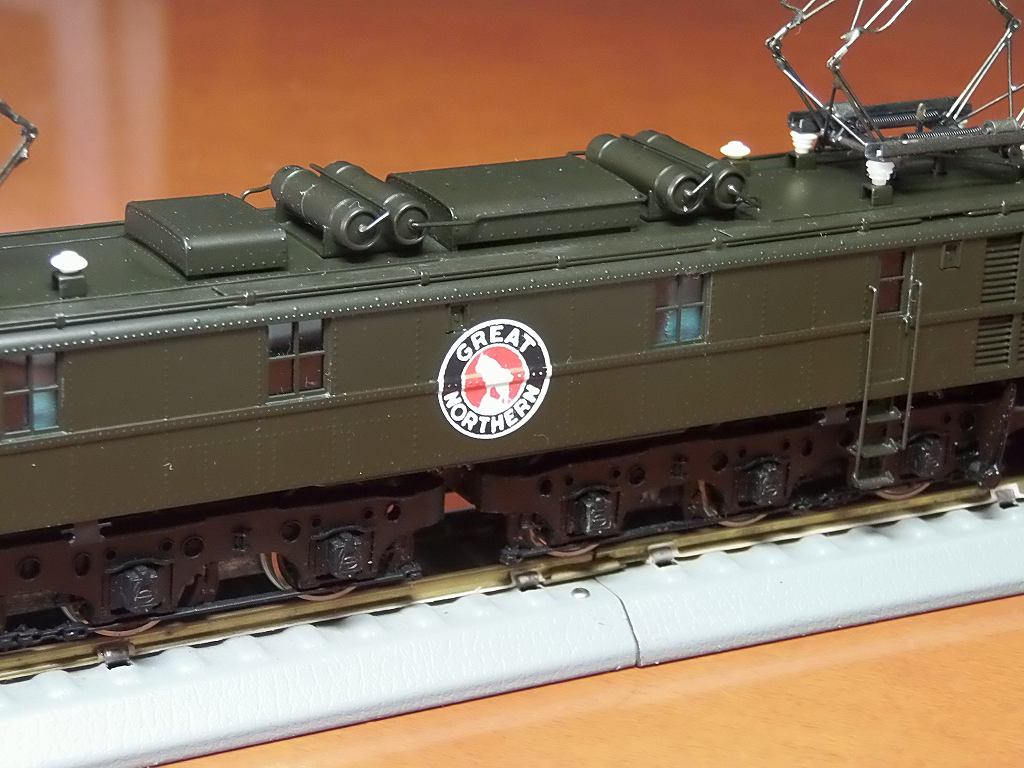

2013/4/18　デカールを貼り完成しました

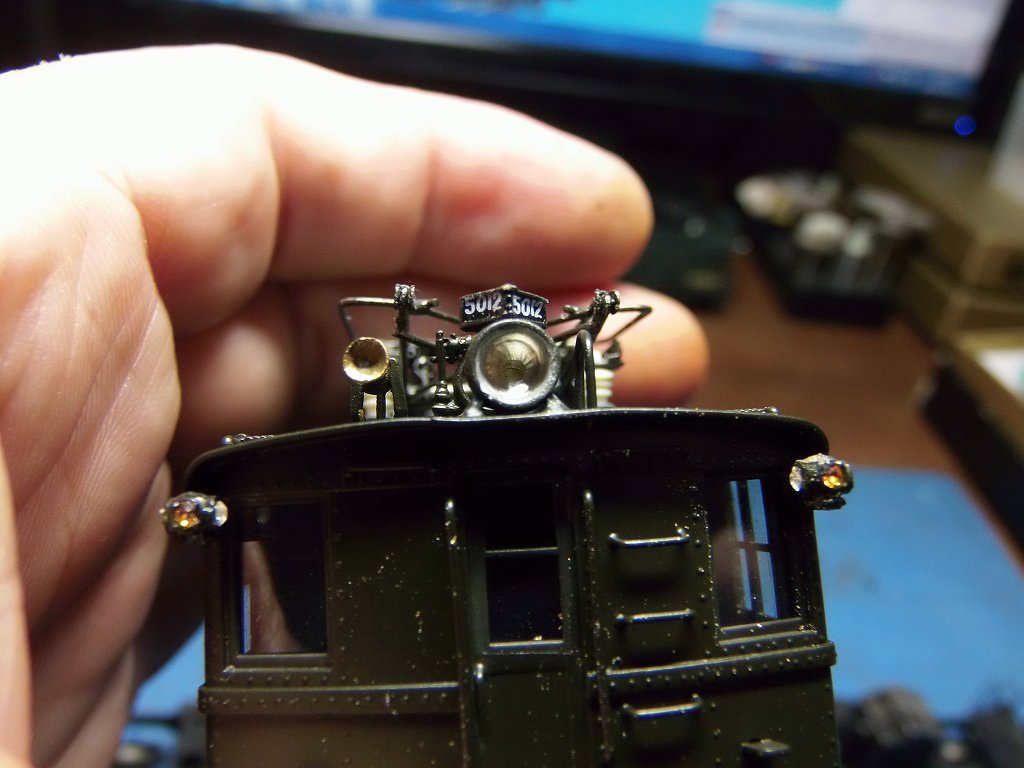

ヘッドライトにも、機番を入れておきました



マークを作るのに苦労しました
以前作っておいた、GN マークと、ロゴが違っていたのです



このマークは、ロゴがGREAT NORTHERN だけなのです

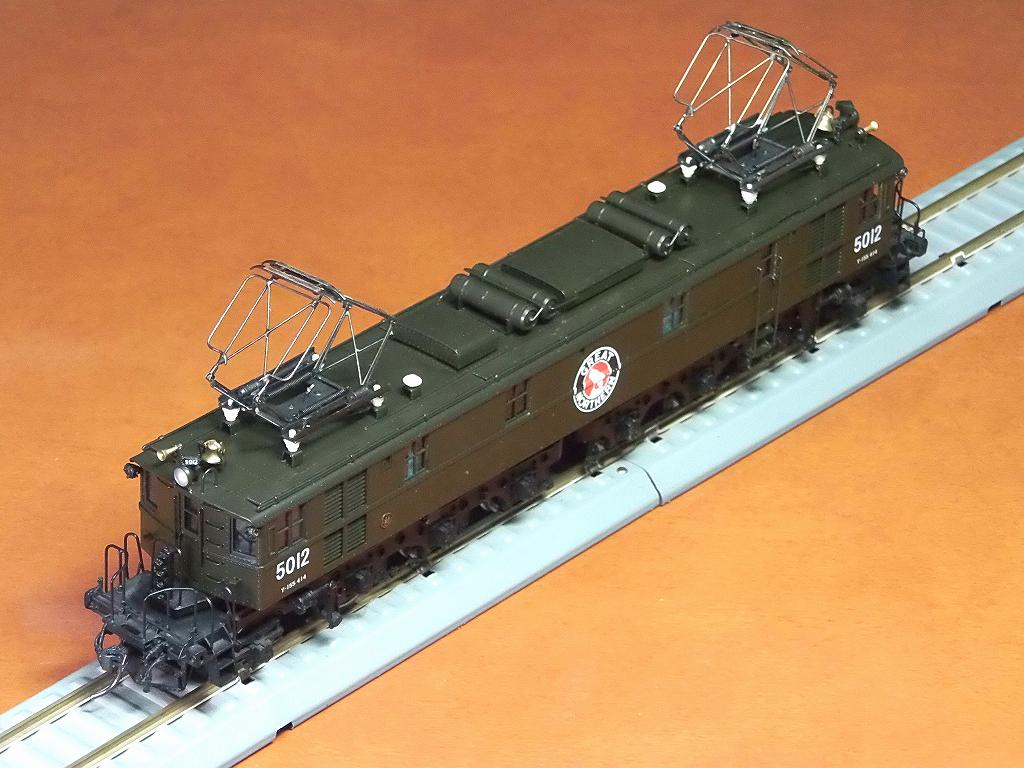

これで、完全整備済みとなります

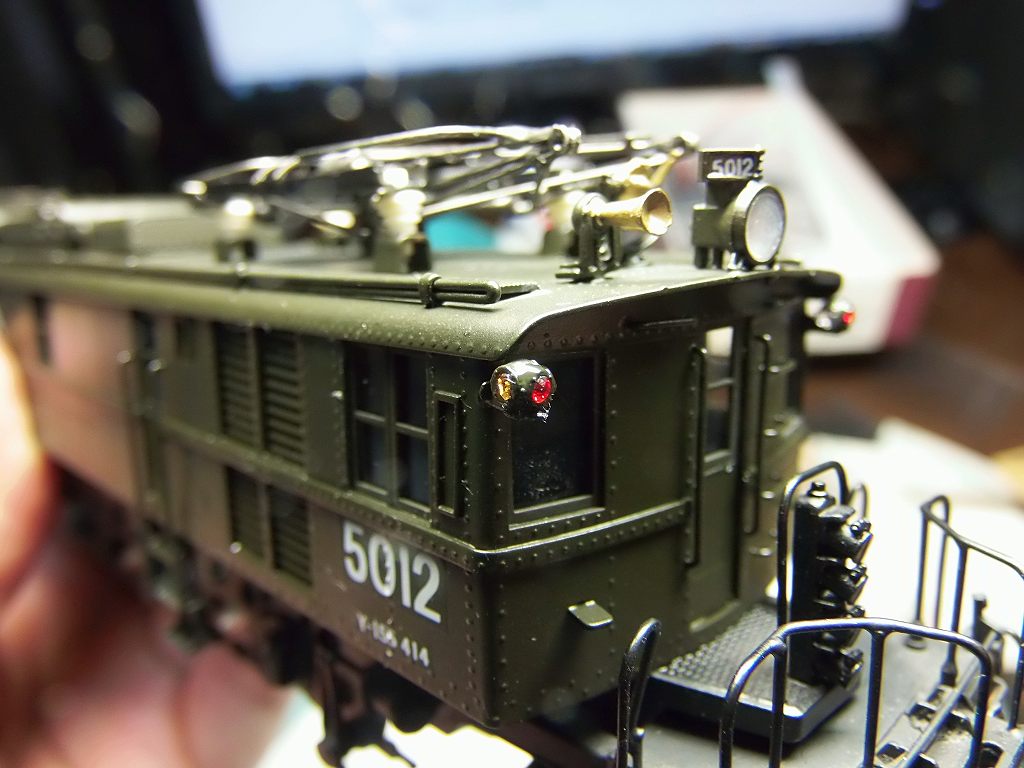

2013/7/29　カラーライトを着けたのだ



「さかつう」さんに、部品が有ったので、頂きました
⇒　完成した、レストア車輌に、全部取り付けました
リムーバー、シンナー風呂をすると、大概、無くなるのですよ

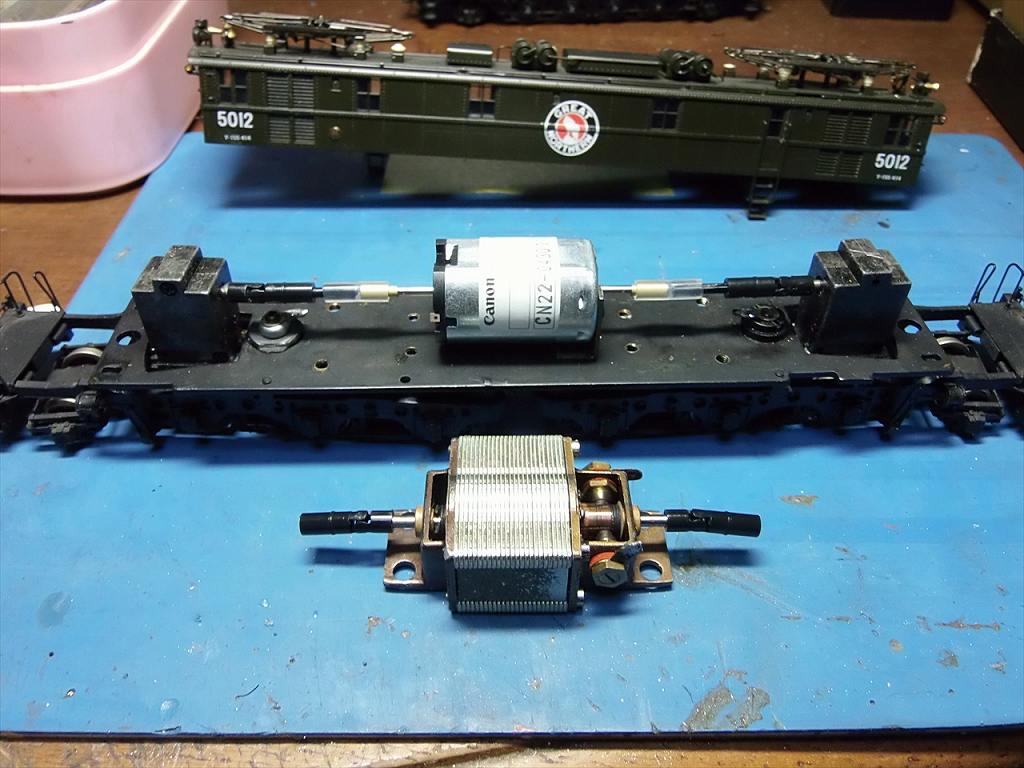

2018/10/22　モーターを換装しました

GN づいてしまったので、ついでにデコーダーを積みます



CANON CN-22 に換装しました



ヘッドライトにLED 埋め込み用に穴を開けました

明日は、デコーダーを積み込む予定です
